Запасные части для хлеборезательной машины «АГРО-СЛАЙСЕР» ХРМ11 и ХРМ21
 |
 |
 |
| Общий вид АГРО-3 ХРМ11 |
Комплект наладочный ХРМ11 |
Панель управления машины ХРМ11 и ХРМ21 |
 |
 |
 |
| Механизм привода толкателя ХРМ11 |
Крепление рамок с ножами ХРМ11 |
Общий вид ХРМ21 |
 |
 |
 |
| Крепление рамок с ножами ХРМ21 |
Механизм подачи хлеба в зону резки ХРМ21 |
НОЖИ (лезвия) для хлеборезки АГРО-СЛАЙСЕР модель ХРМ11 и ХРМ21 |

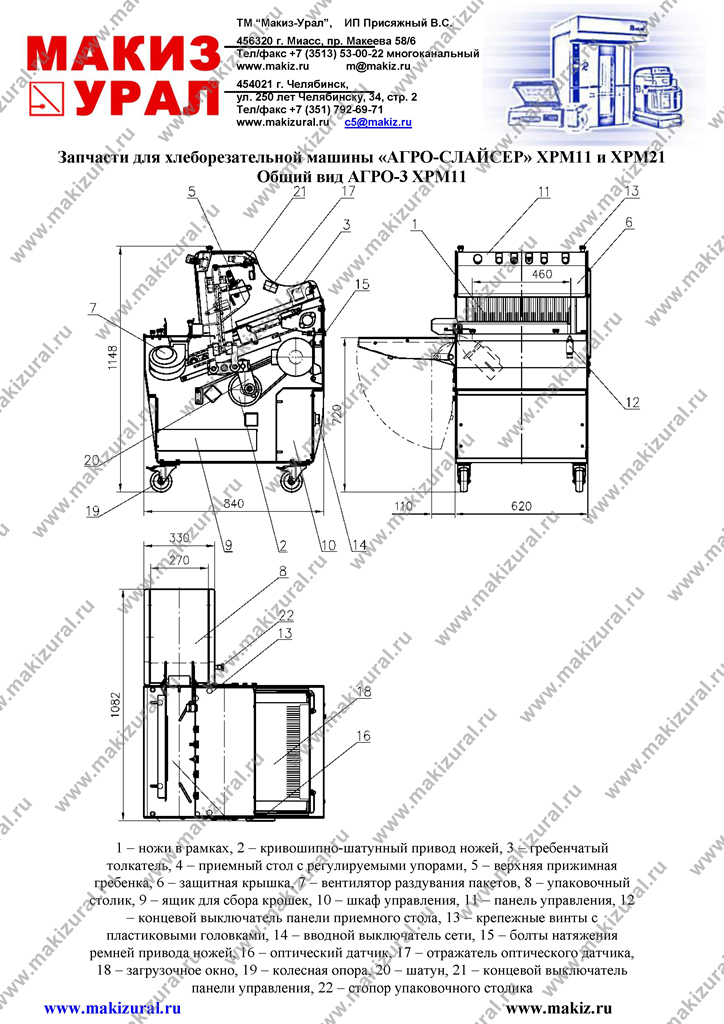

Общий вид АГРО-3 ХРМ11
1 – ножи в рамках, 2 – кривошипно-шатунный привод ножей, 3 – гребенчатый
толкатель, 4 – приемный стол с регулируемыми упорами, 5 – верхняя прижимная
гребенка, 6 – защитная крышка, 7 – вентилятор раздувания пакетов, 8 – упаковочный
столик, 9 – ящик для сбора крошек, 10 – шкаф управления, 11 – панель управления, 12
– концевой выключатель панели приемного стола, 13 – крепежные винты с
пластиковыми головками, 14 – вводной выключатель сети, 15 – болты натяжения
ремней привода ножей, 16 – оптический датчик, 17 – отражатель оптического датчика,
18 – загрузочное окно, 19 – колесная опора, 20 – шатун, 21 – концевой выключатель
панели управления, 22 – стопор упаковочного столика

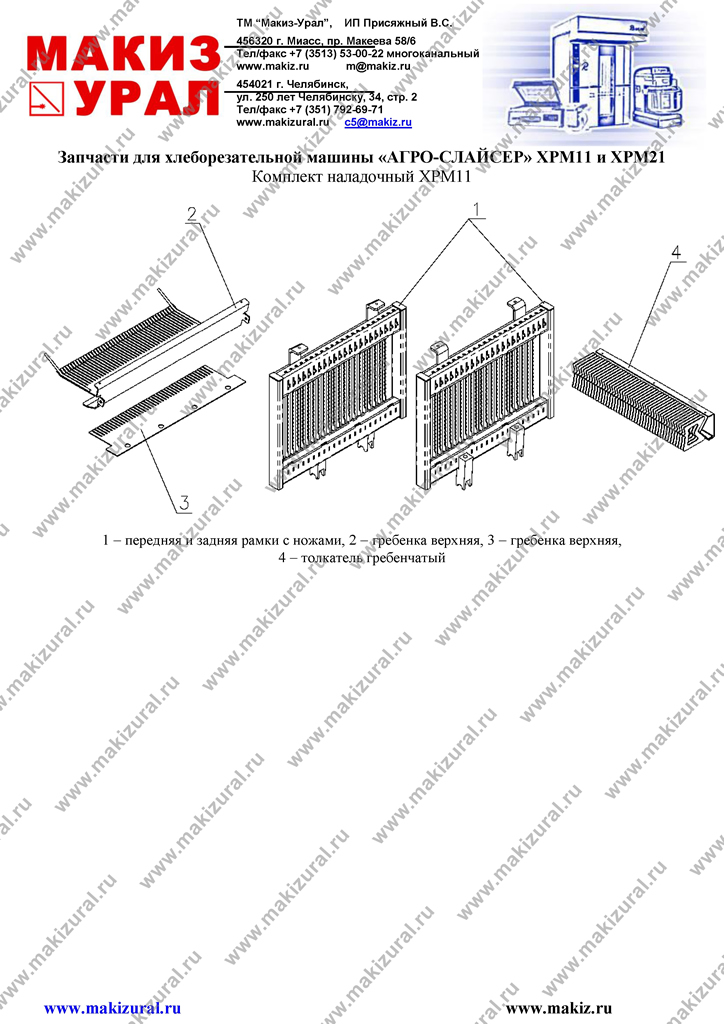

Комплект наладочный ХРМ11
1 – передняя и задняя рамки с ножами, 2 – гребенка верхняя, 3 – гребенка верхняя, 4 – толкатель гребенчатый

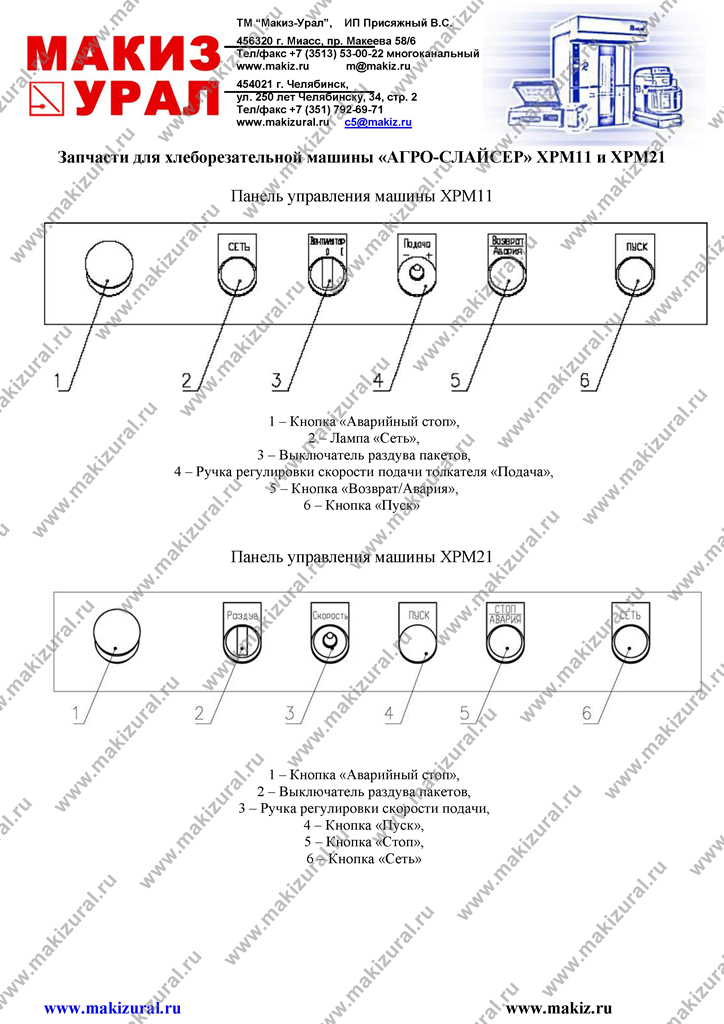

Панель управления машины ХРМ11
1 – Кнопка «Аварийный стоп»,
2 – Лампа «Сеть»,
3 – Выключатель раздува пакетов,
4 – Ручка регулировки скорости подачи толкателя «Подача»,
5 – Кнопка «Возврат/Авария»,
6 – Кнопка «Пуск»
Панель управления машины ХРМ21
1 – Кнопка «Аварийный стоп»,
2 – Выключатель раздува пакетов,
3 – Ручка регулировки скорости подачи,
4 – Кнопка «Пуск»,
5 – Кнопка «Стоп»,
6 – Кнопка «Сеть»

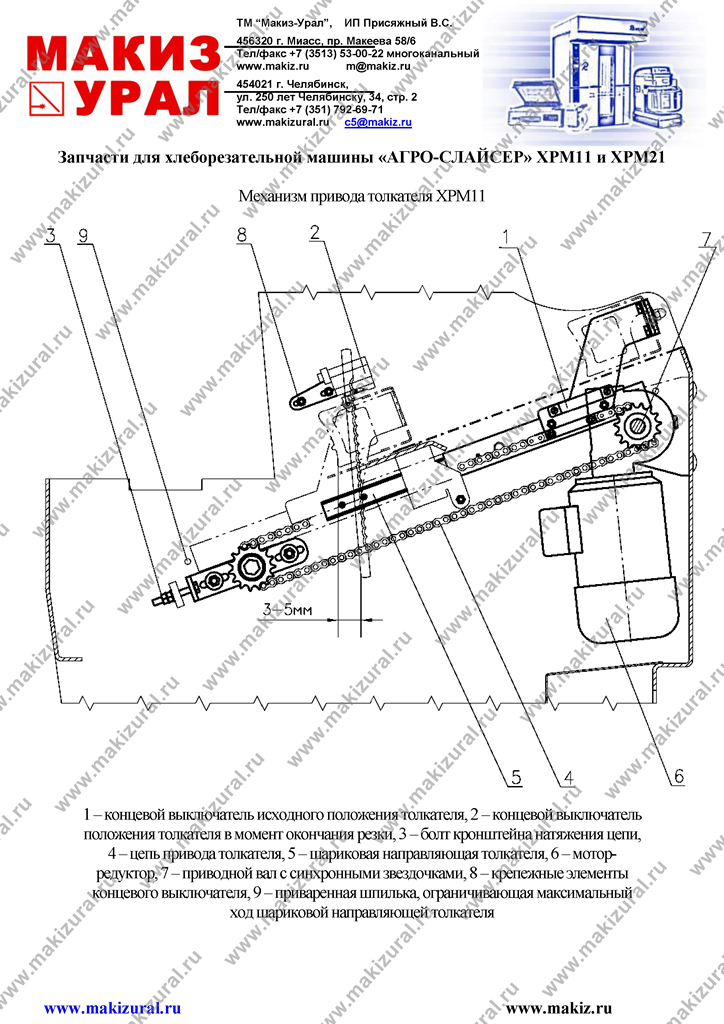

Механизм привода толкателя ХРМ11
1 – концевой выключатель исходного положения толкателя, 2 – концевой выключатель
положения толкателя в момент окончания резки, 3 – болт кронштейна натяжения цепи,
4 – цепь привода толкателя, 5 – шариковая направляющая толкателя, 6 – мотор-редуктор, 7 – приводной вал с синхронными звездочками, 8 – крепежные элементы
концевого выключателя, 9 – приваренная шпилька, ограничивающая максимальный
ход шариковой направляющей толкателя

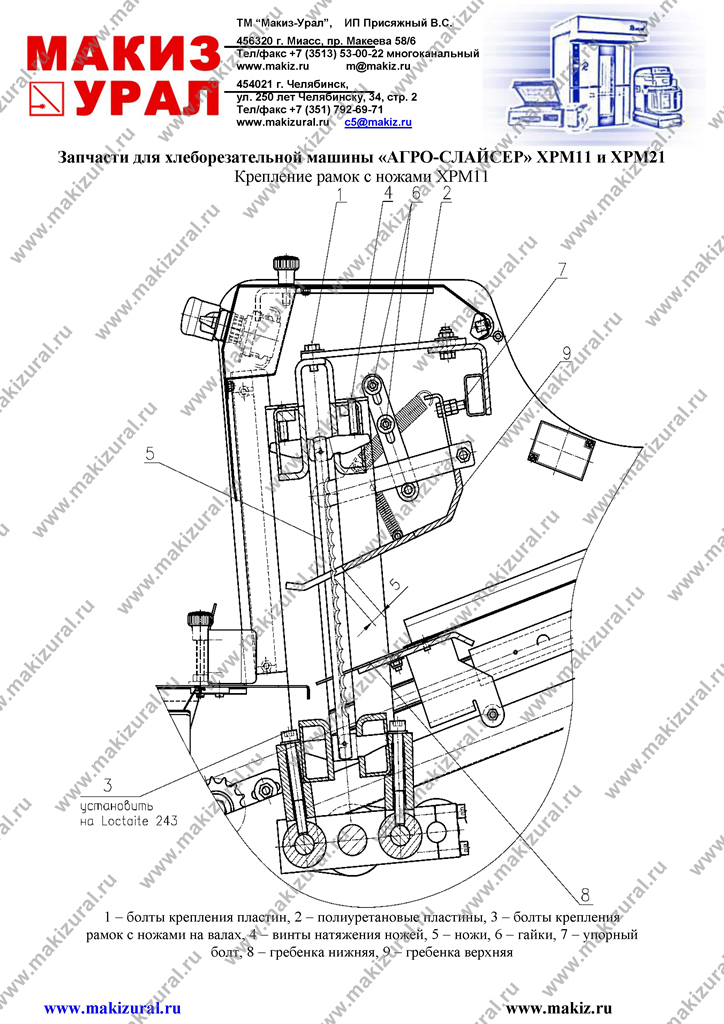

Крепление рамок с ножами ХРМ11
1 – болты крепления пластин, 2 – полиуретановые пластины, 3 – болты крепления
рамок с ножами на валах, 4 – винты натяжения ножей, 5 – ножи, 6 – гайки, 7 – упорный
болт, 8 – гребенка нижняя, 9 – гребенка верхняя

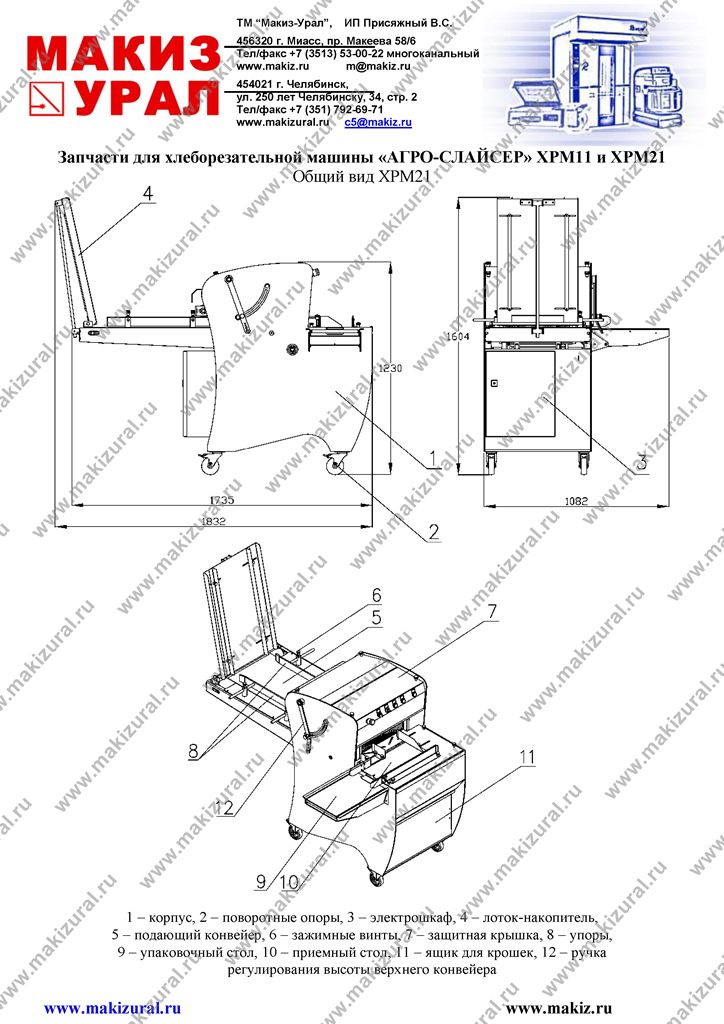

Общий вид ХРМ21
1 – корпус, 2 – поворотные опоры, 3 – электрошкаф, 4 – лоток-накопитель,
5 – подающий конвейер, 6 – зажимные винты, 7 – защитная крышка, 8 – упоры,
9 – упаковочный стол, 10 – приемный стол, 11 – ящик для крошек, 12 – ручка
регулирования высоты верхнего конвейера

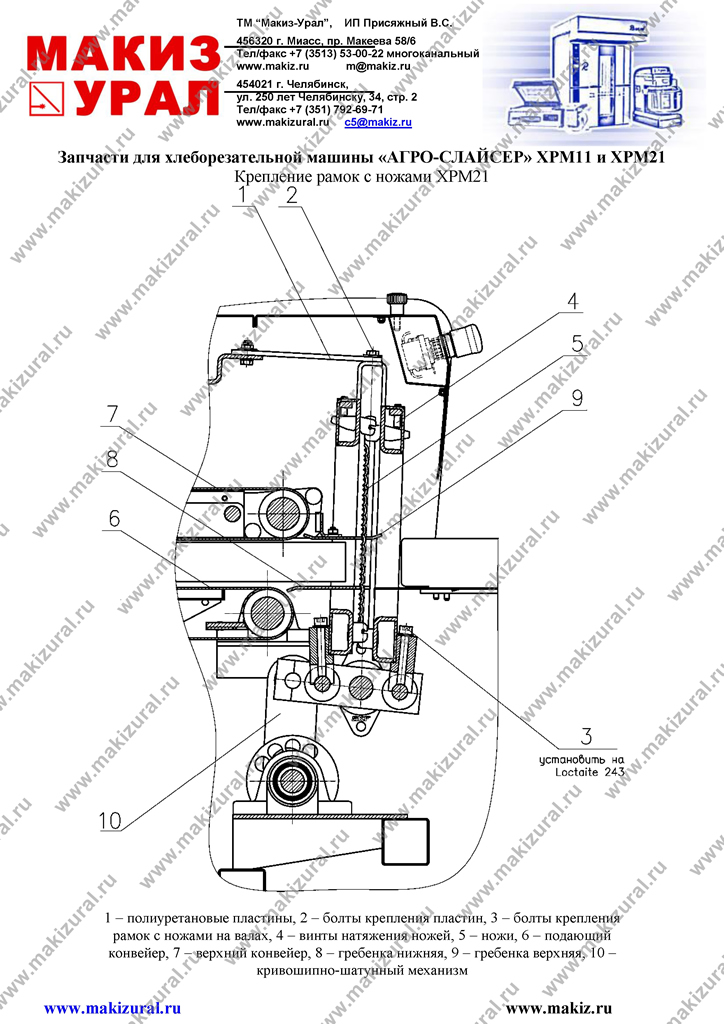

Крепление рамок с ножами ХРМ21
1 – полиуретановые пластины, 2 – болты крепления пластин, 3 – болты крепления
рамок с ножами на валах, 4 – винты натяжения ножей, 5 – ножи, 6 – подающий
конвейер, 7 – верхний конвейер, 8 – гребенка нижняя, 9 – гребенка верхняя, 10 –
кривошипно-шатунный механизм

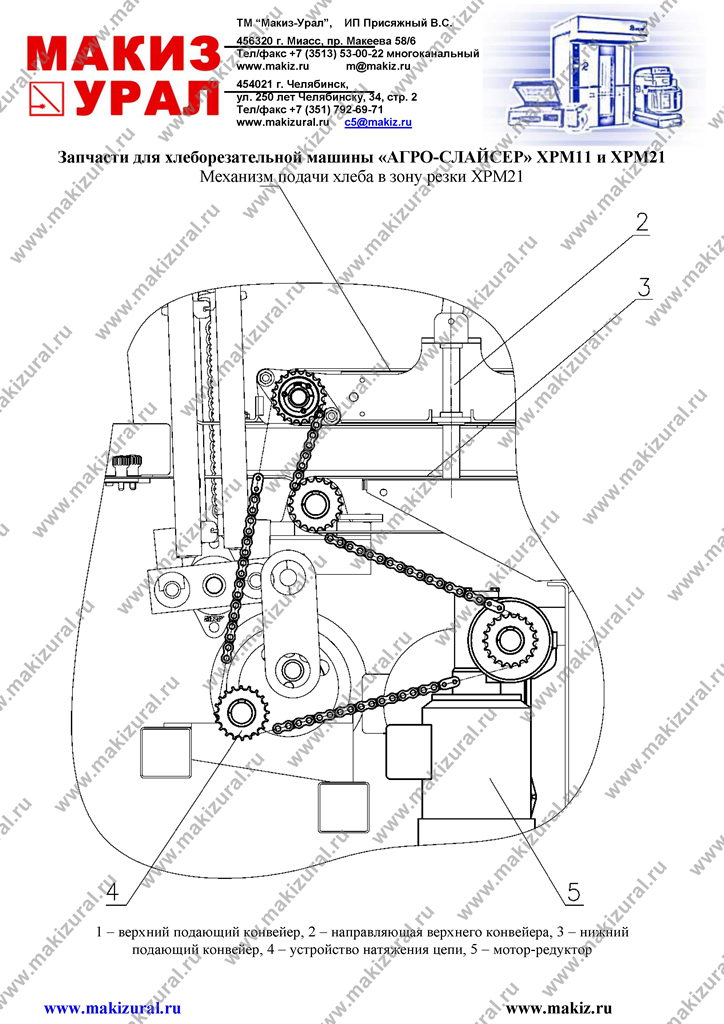

Механизм подачи хлеба в зону резки ХРМ21
1 – верхний подающий конвейер, 2 – направляющая верхнего конвейера, 3 – нижний
подающий конвейер, 4 – устройство натяжения цепи, 5 – мотор-редуктор

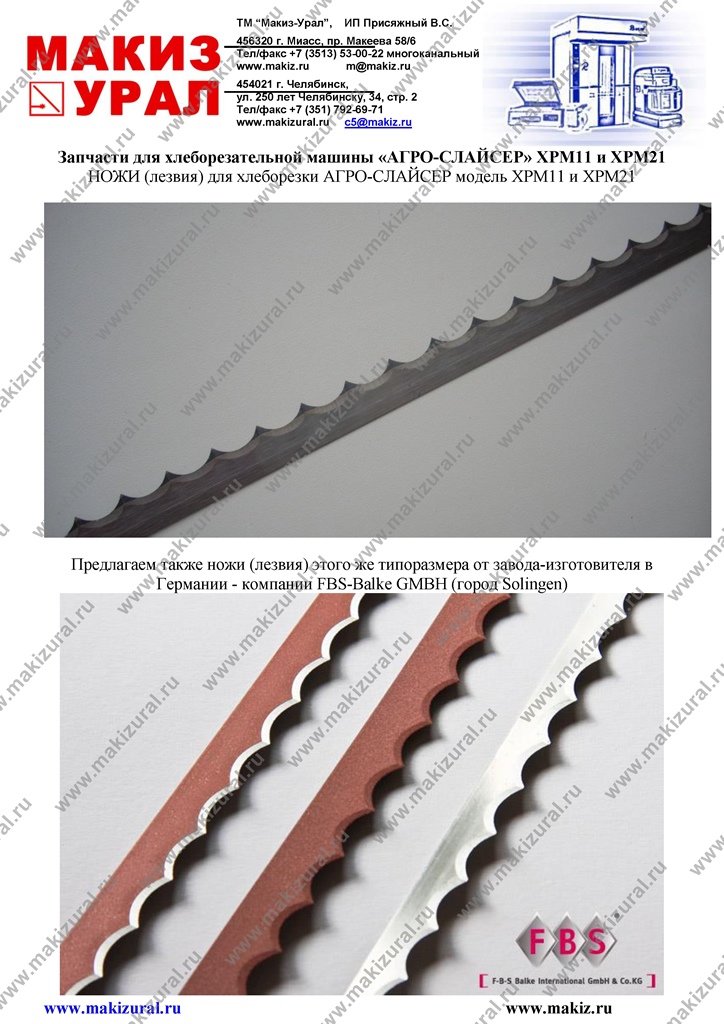

НОЖИ (лезвия) для хлеборезки АГРО-СЛАЙСЕР модель ХРМ11 и ХРМ21
Предлагаем также ножи (лезвия) этого же типоразмера от завода-изготовителя в Германии - компании FBS-Balke GMBH (город Solingen)
|
